ScaleUP 使用文档¶

功能介绍¶

Unifabric 具备 ScaleUP 网络拓扑识别功能，打开该选项后，可以通过 ScaleUpGroup CRD 查看集群中的超级节点（ScaleUP）组信息。同时，节点上会自动打上 dce.unifabric.io/scaleup-group 标签，标签值为所属的 ScaleUP 组名称。这样在调度机器学习任务时，可以通过该标签更好地利用 ScaleUP 组。

基本要求¶

当前仅支持沐曦 Metax 作为 ScaleUP 的数据源。

确保 Metax 沐曦的指标采集器（metax-mx-exporter）已正确部署并运行。MXMACA 版本大于 MXMACA‑C500‑Driver‑2.31.1.17，mx-exporter 大于 0.11.1。

# 1. 确保 metax-mx-exporter Pod 正在运行；
kubectl get pods -A | grep metax-mx-exporter

# 2. 确认接口返回中包含 `mx_server_info` 指标
curl 10.233.98.214:8000/metrics -s | grep mx_server_info`，确认接口返回中包含 `mx_server_info`

# 如果未找到该指标，请检查 metax-mx-exporter Pod 的运行状态，并确保能够正常访问 Metax 的指标端点。

检查 unifabric 的 helm 安装参数，确保并配置好 unifabric 的 ScaleUp 发现。默认 helm chart 关闭该功能。

agent:
  config:
    scaleUpDiscovery:
      metax:
        # -- 设置为 true
        enable: ture
        # -- 填写 Metax exporter 的 URL
        metricsURL: http://127.0.0.1:30089/metrics

工作流程¶

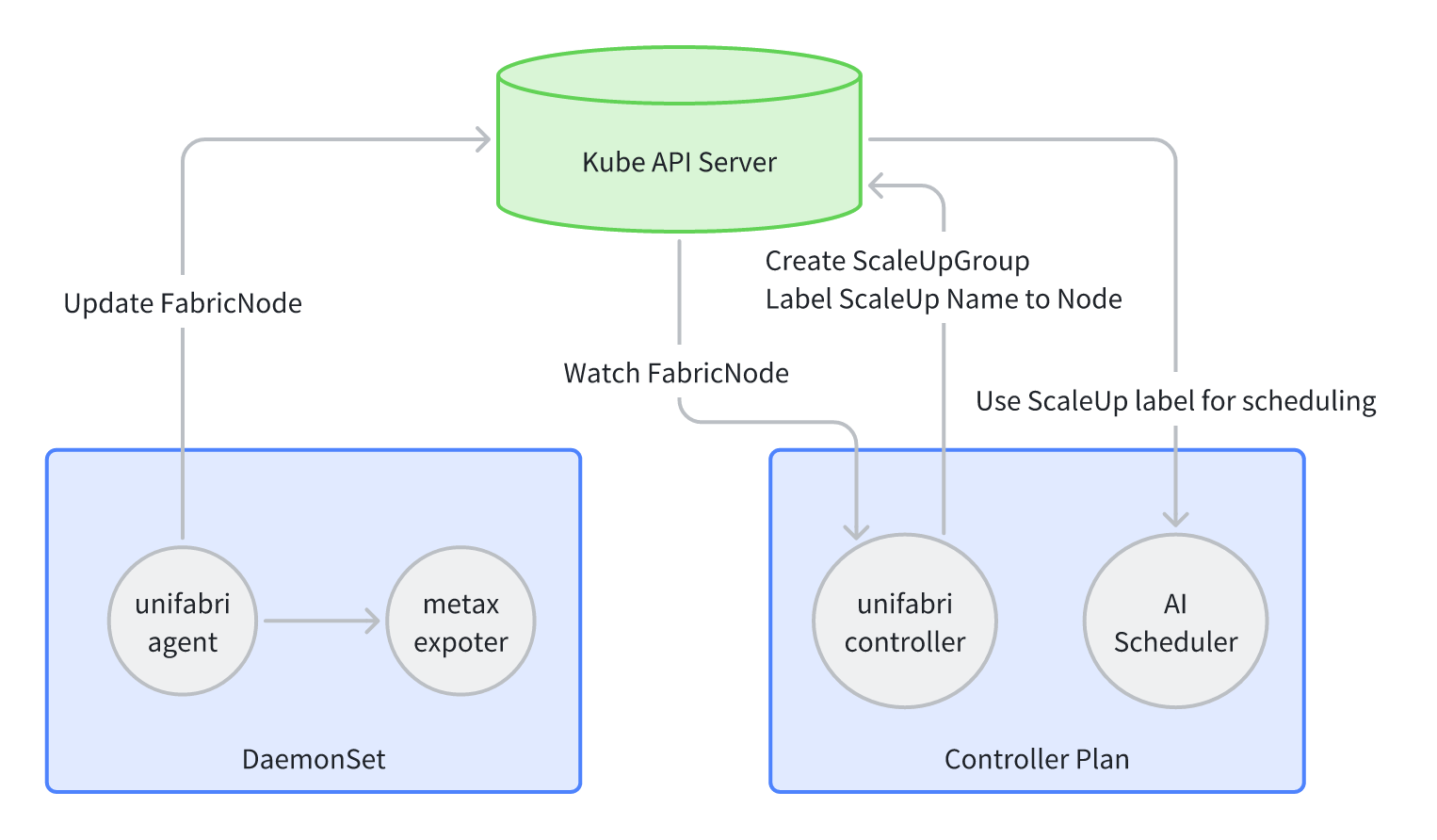

workflow

Agent 上报邻居信息，每个节点上的 Agent 定期采集 Metax 邻居指标，并更新对应的 FabricNode status.scaleUp.metaxNeighbors 邻居信息
1. 对于 Metax，每个节点上报 2 个邻居信息，4 个节点互联形成一个 ScaleUP
2. 如果 Metax 邻居指标为空（请求 Metax exporter 成功返回为空），则会清空 FabricNode 的邻居信息
Controller Watch 所有 FabricNode，计算邻居关系，识别出超级节点 ScaleUP
1. 对于 Metax 满足 4 个节点的拓扑，创建 ScaleUpGroup，并更新 Node 的 Label
2. 对于没有节点不满足 Metax 节点的拓扑，不创建 ScaleUpGroup，继续等待节点就绪
对于已经创建好的 ScaleUpGroup
1. 如果节点离线，删除对应的 ScaleUpGroup 的成员，并更新 ScaleUpGroup 的状态，ScaleUpGroup 的 Name 不变
2. 如果节点更新，节点名称不变，拓扑恢复，更新 ScaleUpGroup 的状态，ScaleUpGroup 的 Name 不变
3. 如果节点更新，节点名称发生变化，拓扑恢复，更新 ScaleUpGroup 的状态，ScaleUpGroup 的 Name 发生变化
ScaleUpGroup 的 Name 是通过 hash(node1,node2,...) 计算出来的

如何使用¶

确认节点都按照物理拓扑，被 ScaleUpGroup 分组。
```
$ kubectl get scaleupgroups.unifabric.io
NAME      NODES                                                         HEALTHY    Total
2e08c64   sh-cube-gpu-13,sh-cube-gpu-14,sh-cube-gpu-15,sh-cube-gpu-16   true       4
```
对于沐曦 metax link 的 ScaleUpGroup，需要确认 HEALTHY 为 true，Total 为 4。如果不满足该条件，说明 ScaleUpGroup 组内的节点没有按照物理拓扑连接，FabricNode 的邻居信息可能不正确，请检查 Metax 的指标采集器是否正确运行，或者节点的 Metax 连接是否正确。具体可以参考问题排查章节。
对于同一个 ScaleUpGroup 下的节点确认 Node 被打上了 dce.unifabric.io/scaleup-group Label。
```
kubectl get nodes --show-labels | grep scaleup
```
只有 ScaleUpGroup 组内的节点 Healthy 为 true 的节点，才会被打上该标签。如果没有打上该标签，说明 ScaleUpGroup 组内的节点没有按照物理拓扑连接，FabricNode 的邻居信息可能不正确，请检查 Metax 的指标采集器是否正确运行，或者节点的 Metax 连接是否正确。具体可以参考问题排查。
在调度机器学习任务时，使用标签 dce.unifabric.io/scaleup-group，以便更好的利用 ScaleUpGroup。

问题排查¶

检查 FabricNode 资源的 status 字段，确认是否正确收集到了 Metax 邻居信息。

$ kubectl get fabricnodes -o yaml
apiVersion: unifabric.io/v1beta1
kind: FabricNode
metadata:
  creationTimestamp: "2025-09-15T12:06:30Z"
  generation: 1
  name: sh-cube-gpu-13
  resourceVersion: "15140810"
  uid: 6a48faa0-1234-47fa-811a-202c169187df
spec: {}
status:
  scaleUp:
    metaxNeighbors:
    - direction: "Y"
      kind: local
      uuid: 1b0c2fa6-1dd2-11b2-01cc-b51e3bd74330
    - direction: X
      kind: remote
      uuid: 1ad2e412-1dd2-11b2-01cc-cb1e3bd74330
    - direction: "Y"
      kind: remote
      uuid: 1ae13bca-1dd2-11b2-01cc-1b8b3bd74330
    scaleUpHealthy: true

每个 FabricNode 应该包含 2 个 Metax 邻居信息（direction 分别为 X 和 Y），如果没有，说明 Metax 的指标采集器可能没有正确运行，或者节点的 Metax 连接有问题。

检查 mx-exporter 的，确保指标数据正确。

curl <metax-exporter-url>/metrics | grep mx_server_info

查看 mx-exporter 的日志，确认是否有错误信息。
```
kubectl logs <metax-exporter-pod-name> -n <namespace>
```
